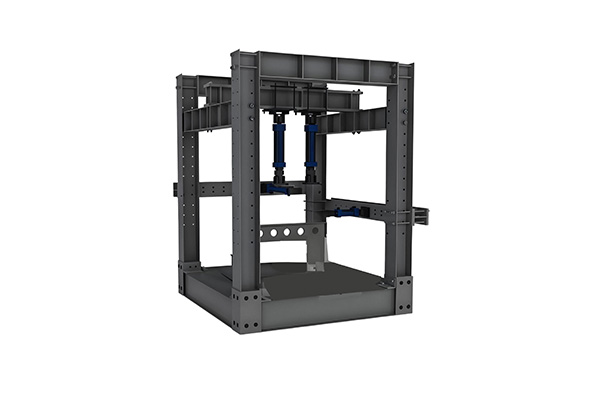

冷氣沖擊模擬負載系統

用途：主要用于對產品進行沖擊模擬試驗。

*章 主要技術參數

1．包含加載負載臺及其控制系統，可按照規定的加載速度和位移對伺服作動器進行力加載，可通過CAN總線、網線實現上位機對加載功能進行觸發；

2．伺服作動器安裝零位長度；650mm~800mm可自由調整；可定制其他參數。

3．加載裝置較大輸出力：150kN；可定制其他參數。

4．較大加載裝置位移量：±100mm，設置可調整的機械限位；可定制其他參數。

5．大速度不小于1000mm/s；可定制其他參數。

6．加載能源壓力24MPa，輸出功率40kW；可定制其他參數。

7．可數據記錄、傳輸，自動生成測試報告。

8．其他參數均可定制。

第二章 組成

由機械結構系統，加載系統，測控系統，輔助設施組成。設備整體可定制。

第三章 功能

1．加載系統通過液壓執行機構實現主動加載，可通過液壓執行機構實現主動加載，加載指令的波形、幅值、頻率、等參數可通過軟件界面進行自由設定和準確控制；系統能夠通過手動觸發和外部牽動觸發兩種方式啟動加載；系統可以對試驗數據進行處理和分析。

2．測控系統接收測試指令并通過控制器控制加載作動器對測試設備進行加載，并實時采集加載過程中各傳感器采集的數據。測控系統可實時監控加載能源的工作狀態，具有應急功能。測控系統可用于控制被測伺服產品，給被測作動器發出指令，使作動器按照指令進行動作。測控系統配備有大功率直流穩壓電源，驅動被測產品工作。

3．機械系統所有的機械件均被安裝在底部的實驗臺架上面。各部組件均可靠連接固定，具有足夠強度以確保人員和設備安全，具備有效的支撐、導向、防護等可靠性措施。

4．各系統參數、功能均可定制。
